| Specifications |
| 통신방식 |
단방향 완전 리얼타임·스트림 전송 |
| 무선 주파수대역 |
2.4GHz(2400-2483.5MHz)ARIB-STD T66 |
| 무선 전송 방식 |
OFDM, 16QAM, 64QAM( 개발중) |
| 송신 출력 |
10mW/MHZ (= 약80mW) |
| 전송 대역폭 |
8MHz (Max.10ch 의 동시 전송이 가능) |
| 전송 거리 |
300-500m( 표준2.14dBi 안테나) |
| 전송 bit rate |
12 ~15Mbps@16QAM, 24 ~26bps@64QAM |
| 에러 수정 방식 |
주입해(R=1/2,2/3,3/4,5/6,7/8) + 리드 솔로몬 |
| 수신 안테나 |
2폴 다이버시티, 최대비합성 |
| 영상 encode |
MPEG2 |
| 영상 인터페이스 |
CVBS(NTSC/PAL), [YC], [Y,Cb,Cr], [Serial TS=ASI] |
| 음성 인터페이스 |
LR( 스테레오) PCM 16bit 48k sampling |
| 데이터 신호 |
RS232C 38.4Kbaud |
| 구동 전원 |
DC12V, 약10W |
| 동작 온도·습도 |
-20 ~70 ℃ 90RH 이하 |
| 외형 및 중량 |

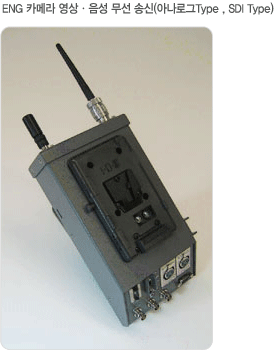

송신 유닛: 126(W) 59(D) 242(H)mm 1.43kg |
| 표준 구성 |
송신 모듈(2.14dBi 안테나 첨부) ,PRX24 수신기( 전원AC 어댑터부착) ,
ANT24 안테나 유닛, 송신 파라미터 설정 소프트, 취급 설명서 |
|
|
